Cemedine施敏打硬 Super X是一种采用创新的科技研发而成的单组分快速固化粘合剂，其最显著的三个特点分别是："压敏粘合", "弹性附着力" 以及"无溶剂粘合", 是理想性能的胶粘剂。

Super X No.8008

特性

多用途胶粘剂，用于多种材料的高性能粘接

Cemedine施敏打硬 Super X产品能够粘附各种类型的塑料，橡胶和陶瓷也在粘接的范围内，不同类型的金属也在其粘接范围之中。Cemedine施敏打硬 Super X为非常多的材料都提供了优良的附着力，避免了针对不同类型的产品需要不同性能的粘合剂的可能。

单组分无溶剂型，可在室温下快速固化

Cemedine施敏打硬 Super X系列产品的固化反应是通过吸收空气中的水份而发生的。在固化过程中，应用后约10分钟内就可达到压敏范围。 如果在这段时间内粘接在一起，就能实现快速结合的效果，消除了临时固定的需要。 Cemedine施敏打硬 Super X系列产品易于使用操作简单并且安全清洁的粘合剂，具有单部分无溶剂，在室温下快速固化。

高耐用性

Cemedine施敏打硬 Super X系列产品作为弹性胶粘剂，不脱落。一旦材料粘附，Super X提供耐用性范围从低温(-60°C)到高温(120°C)。由于硬膜的橡胶状态，超级X充分跟踪膨胀，收缩和其他变化的附着力。

无硅氧烷

不包括低分子量环硅氧烷。(D3至D10环硅氧烷化合物)

应用

• 用于需要初始上升强度的粘接应用。

• 适用于具有不同热膨胀系数的不同材料的粘接应用。

• 用于需要耐久性的粘接应用，如热循环。

• 有两种使用方式:单面和双面。

• 请根据所附材料和条件正确使用。

[方法一:单侧应用]

• 以多孔材料为例。

• 在这种情况下，键合面积很小。

[方法二:双面涂抹(如接触式水泥)]

• 对于非多孔材料，如金属、塑料和陶瓷。

• 当初始粘着强度需要上升时，如翘曲件、对垂直表面的粘着、重材料的粘着等。

初始固化过程

代表测试数据

                     环境温度下的初始固化速度                                                每种温度下的拉伸剪切强度

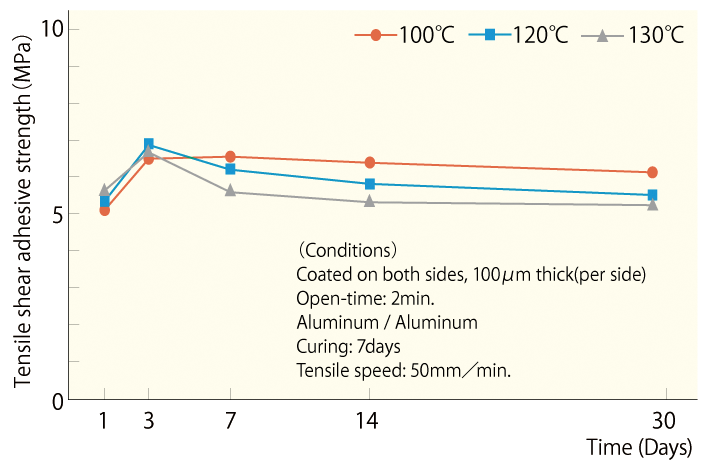

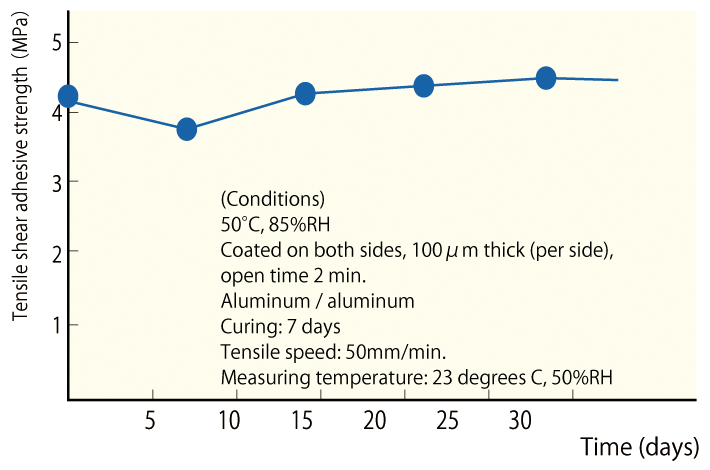

                    热时效后的拉伸剪切强度                                                   高温高湿后的拉伸剪切粘结强度

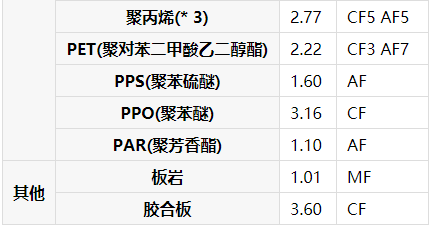

适用于各类粘接剂的粘接强度

(MPa)

双面涂布，50µm厚(一面)，贴壁间张力速度:50mm/minCF:粘结力失效，AF:粘结力失效，MF:失效模式

*1、*2:表面预处理导致粘接强度不均匀;这件事必须事先确认。

*3:使用底漆(西美丁PP-7F)

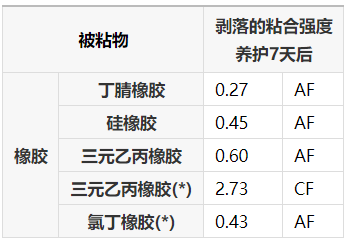

适用于各种橡胶的粘接强度

(N/mm)

(*)…砂纸处理后的MEK脱脂(#120)

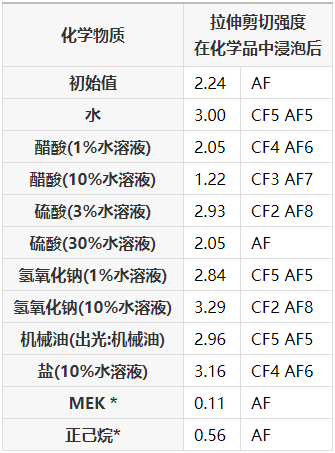

耐化学性

(MPa)

CF:粘接失效，AF:粘接失效

附属物:不锈钢x不锈钢

表面处理:用MEK脱脂

涂覆量:两面涂覆50μm厚(每面)

开放时间:2分钟

按压:2捏

固化:23°C50%RH × 7天

化学浸泡:23°C x 7天

张力速度:50mm /min

销毁状态:通过观察确认

观察到溶剂的劣化，但短时间接触没有问题，例如在洗涤中。

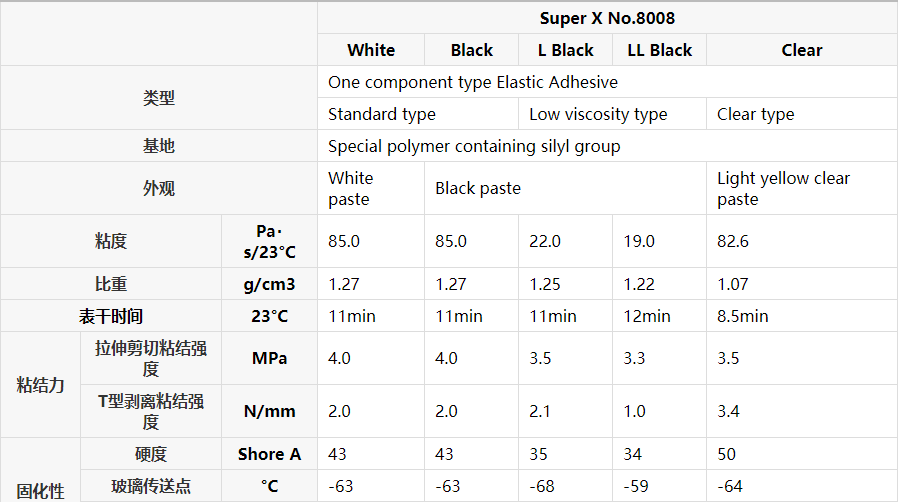

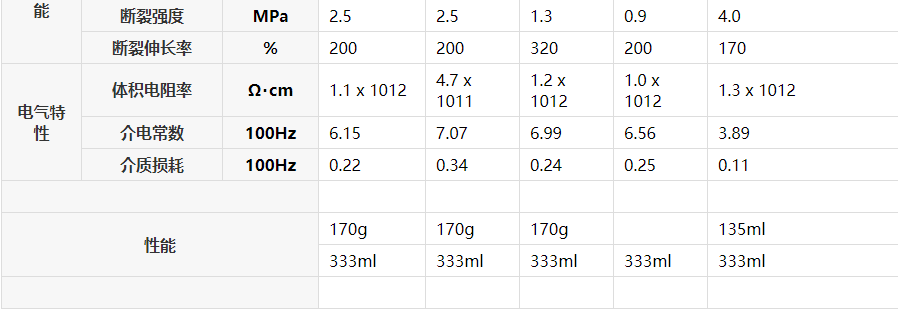

性质
